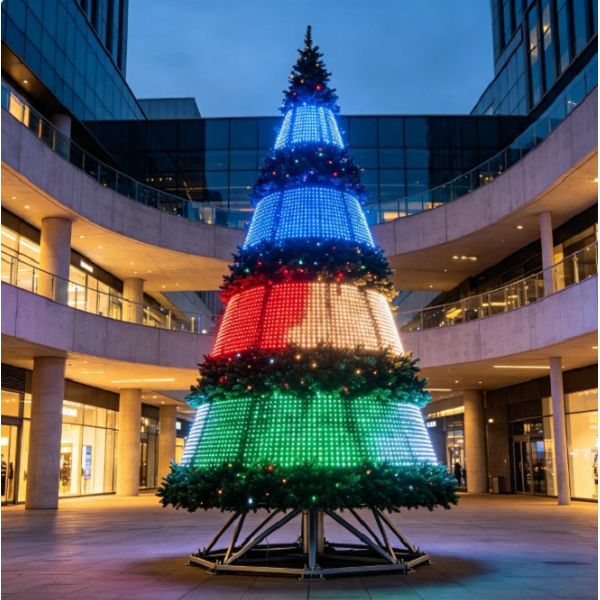

Proiectat pentru atriumurile comerciale și spațiile publice municipale, acest sistem modular de afișare integrează pixeli LED adresabili cu un cadru structural de oțel{0}}pentru a oferi ochelari cu iluminare sincronizată. Utilizând arhitectura de control segmentată a pixelilor, ansamblul permite operatorilor să execute tranziții dinamice de culoare și spectacole de lumină personalizate la înălțimi cuprinse între 5 și 25 de metri.
Specificatii tehnice
|
Categoria parametrilor |
Date de specificație |
|
Dimensiuni |
Înălțime: 5m - 25m; Bază: proporțional 1:2 până la 1:2,5 |
|
Intrare electrică |
AC 110V - 240V, 50/60Hz; Sarcină: 1,2 kW - 8.5kW |
|
Iluminare |
LED-uri RGB 5mm / SMD; Pas de 50 mm; 22lm/nod; Unghi de 120 de grade |
|
Evaluare de protecție |
Cutie de control: IP65; Harnașuri de ramuri: IP67 Impermeabil |
Caracteristici cheie
Maparea pixelilor segmentate
Liniile de date de nivel-de ramificație independente permit animații 3D volumetrice de lumină și străpungeri direcționale de culoare.
Instrument-Blocare gratuită a ramurilor
Prizele ramificate cu balamale utilizează știfturi cu arc-încărcați și mufe de conectare-rapidă, reducând timpul de asamblare cu 40%.
Protecție la supratensiune integrată
Dulapurile de distribuție principale au supresoare de tensiune tranzitorie de 10 kA încorporate-.
Dirijarea cablurilor ascunse
Canalele interne ale trunchiului asigură liniile de energie și semnal departe de zonele publice.
Aplicații comerciale
Atriumuri imobiliare comerciale:Instalații de podea-ancorate sau suspendate în interiorul mall-urilor cu mai multe-etaje pentru a stimula traficul pietonal de iarnă.
Piețele Publice Municipale:Repere de sine stătătoare, concepute pentru a rezista-încărcărilor vântului în aer liber și a interacțiunii publice intense.
Parcuri tematice și stațiuni:Integrare sincronizată cu sisteme audio de fundal și controlere principale prin Ethernet.
Centre de expoziții și hoteluri:Cadre modulare cu implementare rapidă-, concepute pentru asamblarea anuală, dezmembrarea și depozitarea compactă.
Design dinamic de iluminat
Matrice volumetrică de pixeli:Aranjarea nodurilor construiește o pânză cilindrică de 360 de grade pentru redarea modelelor geometrice complexe.
Rata de reîmprospătare și diminuare:Rata de reîmprospătare PWM care depășește 4000 Hz elimină pâlpâirea camerei; Reglarea în tonuri de gri pe 16 biți asigură tranziții line.
Moduri presetate și live:Memoria internă stochează până la 32 de programe autonome declanșate prin-ceasuri în timp real sau intrări ale senzorilor.
Efecte vizuale stratificate:Execuția simultană a sclipirii de fundal, urmărirea culorii stratului mijlociu-și accente stroboscopice în prim-plan.
Arhitectura controlului luminii
Compatibilitate protocol
Acceptă protocoale industriale DMX512, Art-Net și sACN pentru sistemele de management al clădirilor.
Managementul Master Controllerului
Procesoarele industriale ARM gestionează date multiple-universale cu latență zero pe 10.000 de noduri.
Transmisia semnalului
Cablajul Ethernet diferențial RS-485 și CAT6 ecranat asigură stabilitate pe distanțe de 100 de metri.
Feedback de diagnosticare
Monitorizarea-în timp real detectează circuite deschise, căderi de tensiune sau pixeli morți prin LED-uri indicatoare.
Inginerie structurală și asamblare
Arhitectura catargului central:Conductă telescopică sau secțiune-în șuruburi cu miez din oțel carbon, cu grosimi ale peretelui de la 4 mm la 10 mm.
Sistem de inele de suport pe niveluri:Grinzile inelare de oțel tăiate cu laser-distribuie încărcăturile radiale ale vântului în mod uniform către catargul central.
Opțiuni pentru balast și fundație:Compatibil cu plăci de bază cu șuruburi, cadre de contragreutate încrucișate-sau ancore din beton.
Calcule-lagărului de încărcare:Analiza cu elemente finite simulată pentru a rezista la un factor de siguranță de 2,0 sub sarcină moartă maximă și acumulare de gheață.
Materiale și finisaje
Compoziția frunzelor
Vârfuri 100% virgine din PVC și PE co-tratate cu aditivi chimici pentru rezistență permanentă la NFPA 701.
Tratarea suprafețelor metalice
Componentele sunt supuse unei galvanizări la cald-, urmată de o acoperire electrostatică cu pulbere de poliester întărită la 200 de grade .
Izolarea cablurilor
Învelișuri de sârmă de polietilenă-ignifugă-încrucișată, clasificate pentru temperaturi cuprinse între -30 grade și +60 grade .
Integritate hardware
Șuruburi structurale, știfturi și cabluri de tensionare fabricate din oțel inoxidabil 304 de gradul marin{0}.
Cablaj electric și instalare
Design modular al hamului:Secțiunile de ramificație pre-cablate utilizează conectori multi-pin impermeabili IP67, eliminând-lipirea la fața locului.
Hub central de distribuție:Dulapul rezistent la intemperii la nivelul solului-găzduiește surse principale de alimentare, întrerupătoare și distribuitoare de date.
Protecție la polaritate:Conectorii terminali-codați cu culori împiedică introducerea-inversării polarității în timpul instalării pe teren.
Integritate de împământare:Legătura metalică continuă leagă toate nivelurile structurale la un terminal de împământare unificat.
Opțiuni de decorare
Profiluri de densitate a frunzelor:Numărul de ace configurabil, variind de la densitatea comercială standard (120 vârfuri/sq.ft) până la profile ultra-dense (180 vârfuri/sq.ft).
Integrarea materialelor mixte:Combinație de vârfuri exterioare din PE turnate și umpluturi interioare rigide din PVC pentru a optimiza realismul vizual.
Puncte de montare pentru accesorii:Elementele de fixare integrate cu bucle de oțel susțin ornamente mecanice supradimensionate, bannere sau panglici.
Variații de culoare a frunzelor:Verde smarald standard, vârfuri-flocate de zăpadă, argintiu metalic sau culori personalizate Pantone-potrivite.
Parametri de personalizare
Scalare dimensională
Fabricare la comandă de la 3 până la 35 de metri, adaptată cerințelor de degajare arhitecturale.
Ajustarea densității pixelilor
Configurații scalabile de distanță între noduri (25 mm, 50 mm sau 100 mm pas) pentru a îndeplini obiectivele de rezoluție și buget.
Integrarea controlului
Programare personalizată de firmware, dezvoltare de aplicații proprietare sau integrare de software-terți.
Branding structural
Topper-uri personalizate, logo-uri corporative sau platforme structurale de vizualizare integrate în catargul superior.
Ambalare și transport
Design modular de cutii:Carcasele din placaj de export cu rame-de oțel asigură secțiunile trunchiului, inelele structurale și mănunchiurile de ramuri.
Reducerea umidității:Ambalaj de polietilenă-sigilat în vid, anti-static, combinat cu pachete de desicant industrial cu silicagel.
Etichetarea componentelor:Etichetele din oțel inoxidabil gravate cu laser-și ambalajele etichetate cu coduri de bare- corespund direct planurilor mecanice.
Optimizarea logisticii:Dimensiunile standardizate ale containerului (20GP/40HQ) minimizează costurile volumetrice de transport.
FAQ
Î: Cum se menține stabilitatea structurală în timpul vântului puternic în aer liber?
R: Designul utilizează un catarg central greu din oțel și grinzi inelare etajate, ancorate prin plăci cu șuruburi sau cadre de contragreutate, validate până la scara Beaufort 8.
Î: Efectele de iluminare se pot integra cu sistemele existente de control al spectacolului?
R: Da, arhitectura acceptă protocoale-standard DMX512, Art-Net și sACN.
Î: Care este timpul obișnuit de asamblare necesar pentru o instalație comercială standard?
R: Harnamentele modulare de conectare rapidă-și știfturile fără scule-permit unui echipaj de 4 până la 6 tehnicieni să asambla o unitate de 10 metri în 8 până la 12 ore.
Î: Sunt nodurile și ramurile LED de înlocuire disponibile pentru întreținere?
R: Arhitectura modulară permite înlocuirea independentă a circuitelor de ramificație individuale și a nodurilor de pixeli fără a demonta nivelurile adiacente.
